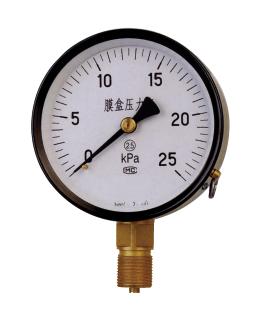

YE-100、150系列膜盒压力表
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压,广泛应用于钴炉通风、气体管道、燃烧装置等及其它类似设备上。
结构原理
仪表由测量系统(包括接头、膜盒等)、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形--位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表度盘上指示出来。
主要技术指标
标度范围、精确度等级
型号
|
标度范围 kPa
|
精确度等级
|
重量
kg
|
正压
|
负压
|
正负压
|
YE-100
YE-150
|
0~1.6
|
-1.6~0
|
-0.8~+0.8
|
2.5
|
0.5
|
0~2.5
|
-2.5~0
|
-1.2-+1.2
|
0~4
|
-4~0
|
-2-+2
|
0~6
|
-6~0
|
-3~+3
|
0~10
|
-10~0
|
-5~+5
|
0~16
|
-16~0
|
-8~+8
|
0~25
|
-25~0
|
-12~+12
|
0~40
|
-40~0
|
-20~+20
|
工作位置、环境:仪表垂直安装、工作环境温度-25~55℃相对湿度不大于80%,并且周围空气中不含有腐蚀仪表的有害气体。
温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃。 |
