铠装热电偶
1.应用 2.工作原理
通常和显示仪表、记录仪表、电子 铠装热电偶的电极由两根不同导体材
计算机等配套使用。直接测量各种 质组成。当测量端与参比端存在温差
生产过程中的0℃~1300℃范围内液 时，就会产生热电势，工作仪表便显
体、蒸汽和气体介质以及固体表面 示出热电势所对应的温度值。
温度。
3.特点 4.主要技术参数
热响应时间少，减小动态误差; 产品执行标准：IEC584
可弯曲安装使用; GB/T18404-2001
测量范围大;
机械强度高，耐压性能好;

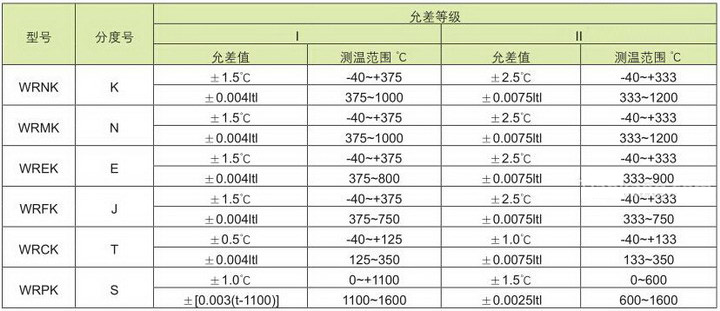

测温范围及允差
常温绝缘电阻
铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ。
即1m长的试样的绝缘电阻为1000MΩ;
10m长的试样的绝缘电阻为100MΩ;

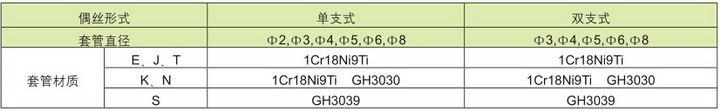

偶丝直径及材料

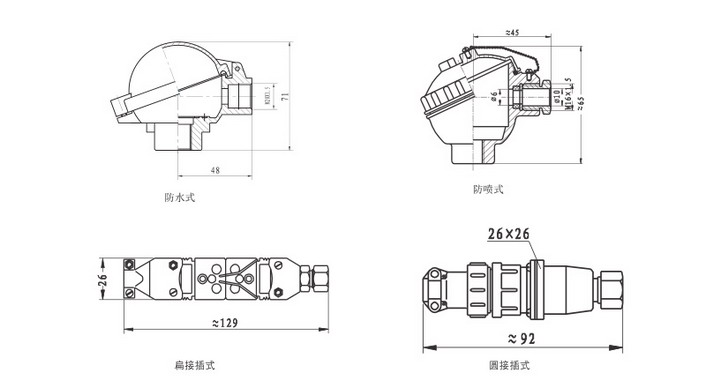

接线盒形式

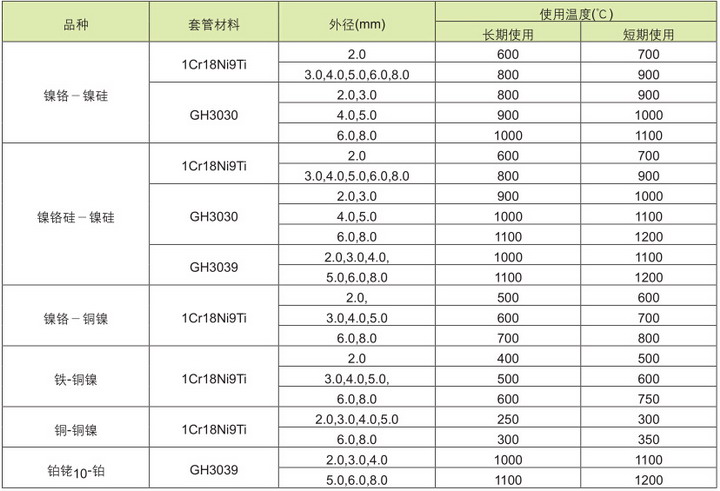

铠装热电偶推荐使用温度

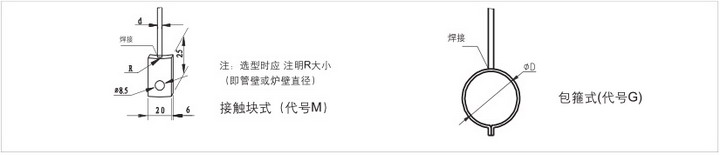

附加装置形式

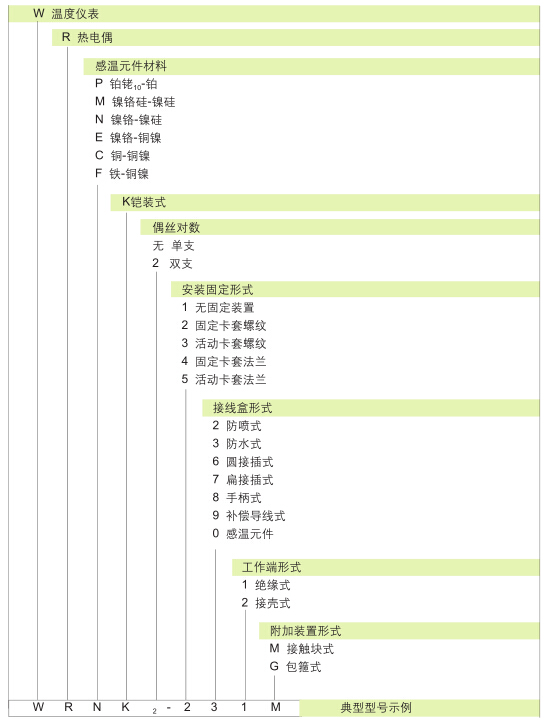

型号命名方法
选型须知
型号
分度号
精度等级
安装固定形式
保护管材质
长度或插入长度
例如：铠装热电偶，K型，I级，固定卡套螺纹，保护管GH3030，长度450mm，插入长度300mm
型号为：WRNK-231，L×l=450×300，I级，保护管GH3030 |
